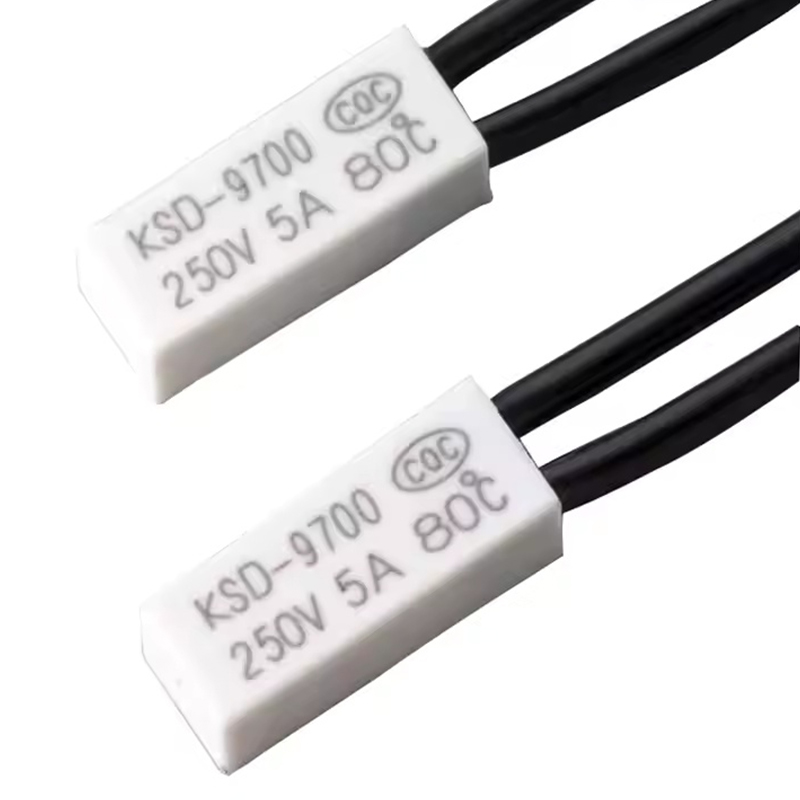

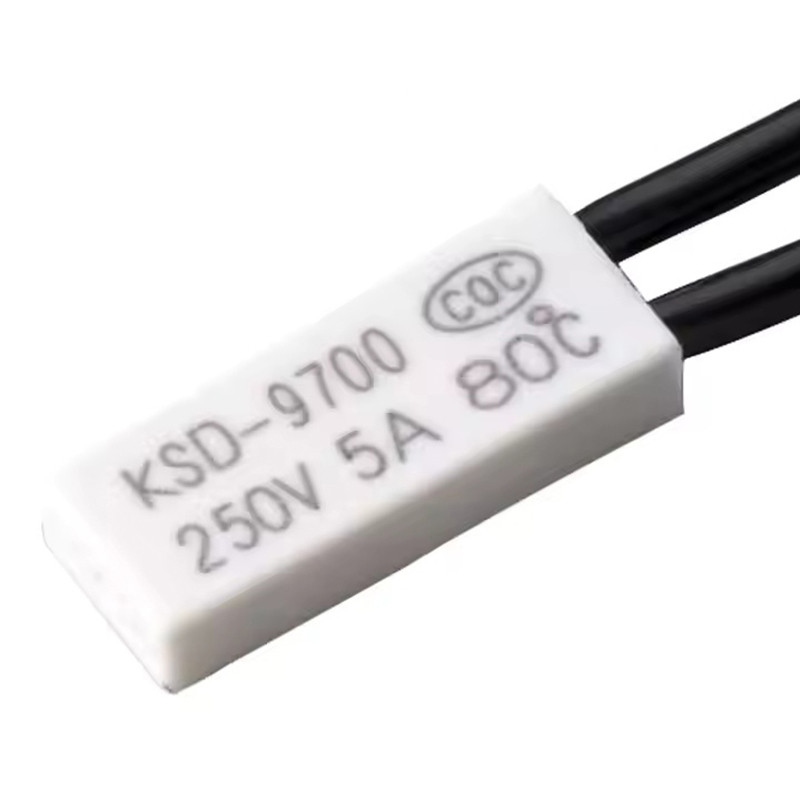

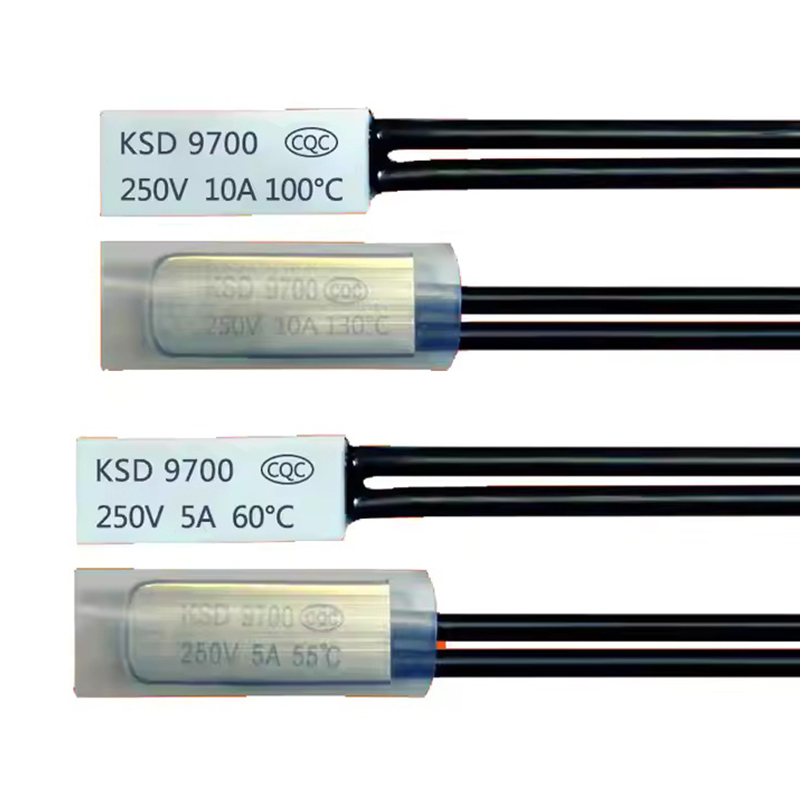

KSD9700 Công tắc nhiệt độ bộ điều nhiệt lưỡng kim cho chấn lưu

Các tính năng chính:

Thiết kế nhỏ gọn: Kích thước nhỏ để tích hợp dễ dàng vào các thiết kế dằn khác nhau.

Phản ứng nhanh: Kích hoạt nhanh để bảo vệ chống lại sự tăng nhiệt độ nhanh.

Hiệu suất đáng tin cậy: Hoạt động nhất quán và đáng tin cậy.

Phạm vi nhiệt độ rộng: Có sẵn trong các xếp hạng nhiệt độ khác nhau để phù hợp với các loại dằn khác nhau và điều kiện vận hành.

Cài đặt dễ dàng: Đơn giản để cài đặt và dây.

Cách nó hoạt động:

Dải bimetallic: Trái tim của KSD9700 là một dải lưỡng kim, bao gồm hai kim loại khác nhau liên kết với nhau. Những kim loại này mở rộng và hợp đồng ở các mức khác nhau khi tiếp xúc với sự thay đổi nhiệt độ.

Cảm biến nhiệt độ: Khi nhiệt độ của dằn tăng, dải lưỡng kim uốn cong do sự mở rộng khác biệt.

Kích hoạt: Khi nhiệt độ đạt đến ngưỡng được xác định trước, sự uốn cong của dải lưỡng kim kích hoạt một công tắc cơ học.

Sự gián đoạn mạch: Công tắc được kích hoạt làm gián đoạn nguồn cung cấp cho dằn, ngăn chặn sự sưởi ấm hơn nữa và thiệt hại tiềm tàng.

Đặt lại: Khi nhiệt độ nguội đi, dải lưỡng kim trở về vị trí ban đầu của nó, cho phép mạch tiếp tục hoạt động.

Thông số kỹ thuật

Xếp hạng điện áp:

AC125V/18A

AC230V/13A

DC24V/18A

Phạm vi nhiệt độ: 60 ° C đến 160 ° C

Dung sai nhiệt độ: ± 2 ° C, ± 3 ° C, ± 5 ° C, ± 8 ° C

Tùy chọn lắp: Các tùy chọn lắp khác nhau có sẵn, bao gồm cả PCB và khối đầu cuối.

Ứng dụng:

Dụng cụ huỳnh quang: Bảo vệ chống lại quá nhiệt gây ra bởi các yếu tố như các thành phần lão hóa, dòng điện quá mức hoặc thông gió kém.

HID Ballast: Bảo vệ chống quá tải nhiệt, đảm bảo tuổi thọ của dằn và đèn.

LED Ballast: Ngăn chặn các vấn đề quá nóng có thể làm giảm tuổi thọ và hiệu quả của các hệ thống chiếu sáng LED.

Thêm ứng dụng:

Các thiết bị gia dụng (ví dụ: lò nướng bánh, bàn ủi, máy sấy tóc)

Thiết bị công nghiệp (ví dụ: động cơ, máy nén)

Hệ thống ô tô (ví dụ: hệ thống làm mát động cơ)

Đồ đạc chiếu sáng

Công cụ điện

Bộ sạc pin

Thiết bị y tế
